Por que os sistemas de tubulação precisam de etiquetas claras
Entre na maioria das salas mecânicas e você encontrará vários tubos lado a lado, geralmente em tamanhos e cores semelhantes. Sem uma etiqueta, não há como distinguir uma linha de água potável de uma linha de ar comprimido ou um dreno de um tubo de abastecimento apenas olhando para ele. Essa ambigüidade transforma a manutenção de rotina em suposições.
As consequências nem sempre são dramáticas, mas somam-se. Um técnico isola a linha errada durante um desligamento, um empreiteiro conecta um novo equipamento à concessionária errada ou um atendente de emergência perde tempo tentando descobrir o que realmente está passando por um cano antes de fazer uma chamada. A rotulagem elimina rapidamente essas suposições, e é exatamente por isso que é tratada como uma medida básica de segurança, em vez de um toque final opcional.
A Estrutura ANSI/ASME A13.1
Nos Estados Unidos, a rotulagem de tubos é regida pela norma ANSI/ASME A13.1, que estabelece um sistema comum para identificar o conteúdo de tubulações acima do solo e os perigos que esse conteúdo representa se for liberado. O padrão não é legalmente obrigatório por si só, mas a OSHA faz referência a ele como o esquema reconhecido para identificação de tubos, portanto, a maioria das instalações o trata como padrão.
A versão atual organiza o conteúdo dos tubos em categorias de cores – materiais inflamáveis, fluidos combustíveis, substâncias tóxicas ou corrosivas e materiais seguros ou de baixo risco, como água e ar comprimido, cada um com sua própria família de cores. De acordo com O próprio resumo da ANSI da revisão de 2023 , o padrão também cobre o texto da legenda, o tamanho das letras, o posicionamento e como lidar com tubulações abandonadas, embora não cubra tubulações enterradas ou conduítes elétricos.
O que um rótulo compatível deve incluir
Uma etiqueta de tubo útil faz mais do que apenas nomear o que está dentro. No mínimo, é necessária uma legenda descrevendo o conteúdo – palavras simples como “Água fria” ou “Ar comprimido”, em vez de um código que apenas uma pessoa no local entenda. As setas direcionais vêm a seguir, mostrando em que direção o fluido está fluindo para que um técnico possa traçar uma linha de volta à sua fonte sem abrir paredes ou tetos.
Para tubos que transportam algo perigoso, detalhes adicionais são importantes: temperatura, pressão ou um pictograma de perigo, quando apropriado. O tamanho do texto é dimensionado de acordo com o diâmetro do tubo para que a etiqueta permaneça legível a uma distância normal de caminhada e a colocação siga um padrão previsível – perto de válvulas, onde os tubos passam pelas paredes e em intervalos regulares ao longo de longos trechos retos. Nada disso é complicado por si só, mas pular qualquer parte geralmente é onde os programas de etiquetagem ficam aquém.
Rotulagem por material e serviço de tubo

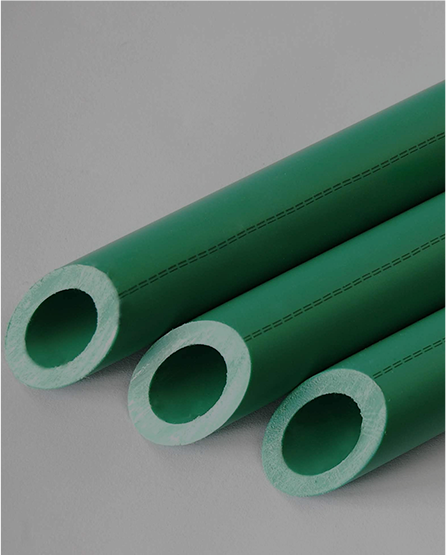

Os princípios de rotulagem permanecem os mesmos para todos os materiais, mas o serviço para o qual o tubo é construído molda o que vai no rótulo e o quão crítico é acertar. Uma linha construída como Tubo PPR projetado para sistemas de água potável normalmente é rotulado com uma faixa verde ou azul e uma legenda "Água Potável", distinguindo-o claramente das linhas de água não potável ou de processo que podem passar pelo mesmo espaço mecânico.
Onde a higiene é uma preocupação específica – hospitais, processamento de alimentos, edifícios multi-residenciais – alguns instaladores especificam Tubo antibacteriano PPR , e vale a pena mencionar isso no rótulo ou na documentação que o acompanha, para que futuras equipes de manutenção conheçam as especificações do material, não apenas o conteúdo. Do lado do HDPE, Tubo HDPE construído para distribuição de água segue o mesmo código de cores da água, enquanto Tubo HDPE classificado para serviço de gás enquadra-se na categoria de cores de materiais inflamáveis e precisa de uma rotulagem que seja visível e inequívoca, uma vez que uma linha de gás mal rotulada acarreta riscos muito maiores do que uma linha de água mal rotulada.
Rotulagem de conexões e válvulas, não apenas de trechos retos
É fácil concentrar os esforços de rotulagem em tubulações longas e visíveis e esquecer as conexões e válvulas intermediárias, mas esses são frequentemente os pontos onde alguém realmente interage com o sistema. Uma válvula que isola a linha errada durante um desligamento pode causar exatamente o tipo de acidente que a etiquetagem pretende evitar, portanto, as etiquetas nos locais das válvulas são tão importantes quanto as etiquetas ao longo do próprio tubo.
Isso se aplica independentemente de o sistema usar Válvulas e conexões PPR ou o mais amplo gama completa de acessórios PPR usado para rotear, reduzir ou ramificar um trecho de tubulação. Cada ponto de junção é um local onde a direção do fluxo ou serviço pode mudar, o que o torna um local natural para uma legenda e uma seta, em vez de depender de rótulos mais adiante na linha para transmitir essas informações.
Mantendo as etiquetas precisas ao longo do tempo
Um sistema de rotulagem só é útil se permanecer atualizado. Os tubos são redirecionados, os sistemas são reaproveitados e as etiquetas aplicadas durante a instalação inicial podem desbotar, descascar ou simplesmente desaparecer após anos de serviço. Visitas periódicas para verificar a condição e a precisão das etiquetas detectam essas lacunas antes que se transformem em uma dor de cabeça de manutenção ou em um incidente de segurança.
As escolhas de materiais também influenciam isso - a cor e as marcações no próprio tubo podem reforçar o que está impresso na etiqueta, o que é parte do motivo por que os tubos PPR vêm em cores diferentes vale a pena entender junto com os padrões formais de rotulagem. Quando a própria cor do tubo já indica seu serviço, é menos provável que uma etiqueta danificada ou ausente cause confusão, dando às instalações uma segunda camada de identificação sobre as próprias etiquetas.
