O que significa SDR em tubo? Um guia completo

O que significa DES?

DES significa Proporção de dimensão padrão , e é uma das primeiras especificações que um engenheiro verifica ao selecionar tubos de plástico para um projeto. O número informa como o diâmetro externo de um tubo se relaciona com a espessura da parede, que por sua vez determina quanta pressão o tubo pode suportar com segurança. Um tubo marcado como SDR 11, por exemplo, tem um diâmetro externo onze vezes maior que a espessura mínima da parede.

O termo aparece constantemente em especificações de água, gás, esgoto e tubulações industriais, especialmente para tubos de pressão de HDPE e PVC. Os fabricantes que produzem gama completa de produtos para tubos HDPE normalmente lista o SDR junto com o diâmetro do tubo e a classe de pressão porque os três valores juntos definem o que o tubo está classificado para fazer.

Como o SDR é calculado

A fórmula por trás do SDR é simples:

SDR = Diâmetro Externo ÷ Espessura Mínima da Parede

Pegue um tubo com diâmetro externo de 4,5 polegadas e espessura mínima de parede de 0,409 polegadas. Divida um pelo outro e o resultado é 11, então o tubo é classificado como SDR 11. Mude a espessura da parede para 0,265 polegadas nesse mesmo diâmetro e o SDR sobe para 17. Nada mudou no diâmetro externo - apenas a parede mudou, e essa única variável é o que o número SDR captura.

Por que o SDR é importante para o desempenho dos tubos

O SDR não é apenas uma etiqueta dimensional – é um indicador direto de quanta pressão interna um tubo pode suportar. A relação segue uma direção clara: um número SDR mais baixo significa uma parede mais espessa em relação ao diâmetro do tubo, e uma parede mais espessa suporta pressões mais altas. Um número SDR mais alto significa uma parede mais fina, menor capacidade de pressão e, normalmente, um tubo mais leve e menos caro.

É por isso que dois tubos de diâmetros diferentes, mas com o mesmo SDR, têm a mesma classificação de pressão, desde que sejam feitos do mesmo material. Um tubo SDR 11 HDPE de 2 polegadas e um tubo SDR 11 HDPE de 12 polegadas são classificados para a mesma pressão de trabalho, porque a relação parede-diâmetro permanece constante. Essa consistência é parte do que faz tubo de polietileno de alta densidade para distribuição de água fácil de especificar em um sistema com tamanhos de tubos mistos.

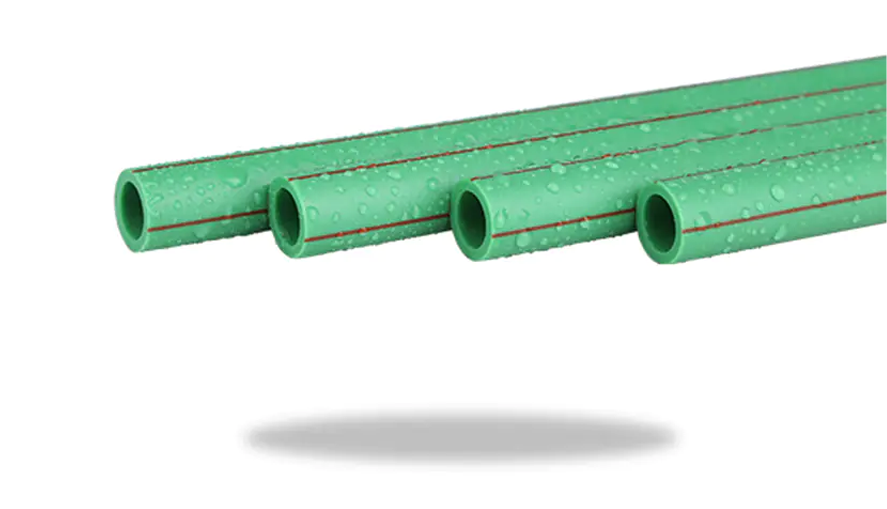

A espessura da parede impulsionada pelo SDR também afeta a rigidez. Um tubo com um SDR mais baixo resiste melhor à deflexão sob a carga do solo e ao tráfego do que um tubo de paredes finas e alto SDR, o que é importante para instalações enterradas. A mesma lógica se estende a outros sistemas de tubulação plástica – o resistência mecânica e resistência à compressão do tubo PPR segue uma relação comparável de espessura de parede.

SDR x DR: Qual é a diferença

SDR e DR são calculados da mesma maneira e descrevem a mesma relação física, mas não são termos totalmente intercambiáveis. DR (Dimension Ratio) aplica-se a qualquer relação entre o diâmetro externo e a espessura da parede. SDR refere-se especificamente a índices que se enquadram em uma série de números padronizados definida pela ANSI: 9, 11, 13,5, 17, 21, 26 e 32,5. Cada etapa dessa série representa uma redução de aproximadamente 20% na espessura da parede em relação à anterior.

Alguns padrões de tubos usam proporções de dimensão que não se enquadram nessa série. O tubo de PVC AWWA C900, por exemplo, é produzido em DR 14, DR 18 e DR 25 – valores escolhidos para atingir classes de pressão específicas em vez de seguir a progressão ANSI. Esses tubos são corretamente chamados de tubo DR, não de tubo SDR, embora a matemática subjacente seja idêntica. Nas conversas cotidianas, os dois termos são usados livremente, mas a distinção é importante ao escrever especificações ou comparar tubos com diferentes materiais plásticos, a maneira como Tubo HDPE se compara ao tubo de PVC e aço em força e flexibilidade.

Valores comuns de SDR e suas aplicações

Nem todo valor SDR é adequado para todos os trabalhos. Os números mais baixos vão para onde a pressão é mais alta; números mais altos vão para onde a carga é mais leve ou inexistente.

O SDR 11 é amplamente utilizado porque equilibra a capacidade de pressão com o custo do material, e é a classificação padrão para muitas tubulações de distribuição de gás natural, bem como para muitos Produtos de tubos HDPE projetados para distribuição de gás . Tubos com classificação SDR 26 ou 32,5, por outro lado, aparecem na drenagem alimentada por gravidade, onde a pressão interna é mínima e a prioridade é a eficiência de custos em relação à resistência ao rompimento.

Como escolher o SDR certo

A seleção do SDR começa com a pressão de trabalho que o tubo precisa suportar, incluindo qualquer altura manométrica no sistema. A partir daí, alguns outros fatores normalmente levam a escolha para um número menor ou maior.

• Surto de pressão devido ao ciclo da bomba, fechamento de válvula ou uso de hidrante, que pode exceder temporariamente a pressão de estado estacionário
• Método de instalação – a perfuração direcional e o rompimento de tubos aplicam tensão de tração que muitas vezes exige uma parede mais espessa do que a classificação de pressão por si só exigiria
• Temperatura operacional, uma vez que as classificações de pressão para tubos de plástico são baseadas em uma temperatura de referência padrão e caem à medida que a temperatura aumenta
• Carga externa proveniente da profundidade do enterramento, condições do solo e tráfego, que afeta a quantidade de rigidez do anel necessária para o tubo

De acordo com o Orientação técnica do Plastics Pipe Institute sobre proporções de dimensão HDPE , combinar o SDR com a pressão e as condições de instalação (e não apenas com a pressão) é o que mantém o desempenho de um sistema de tubulação durante toda a sua vida útil projetada. Obter o SDR logo no início evita incompatibilidades dispendiosas com acessórios e equipamentos de fusão no futuro, uma vez que juntas, acoplamentos e ferramentas de soldagem são todos construídos em torno de uma linha específica de SDR. Para uma visão mais ampla de onde essas classificações se enquadram na seleção geral de tubos, consulte o vantagens e áreas de aplicação dos tubos de polietileno de alta densidade .
